1 檢測目的：

     X射線檢測是根據樣品不同部位對X射線吸收率和透射率的不同，利用X射線通過樣品各部位衰減后的射線

強度檢測樣品內部缺陷的一種方法。透過材料的X射線強度I（x）隨材料的X射線吸收系數u和厚度x作指數衰

減(Io為入射X射線強度）：

  I(x)＝Io exp (－u x)

  X射線透視儀一般用于檢測電子元器件及多層印刷電路板的內部結構

 –內引線開路或短路

 –粘接缺陷

 –封裝裂紋、空洞

 –焊點缺陷（PCB）

  …

     X-Ray分類：2D X-ray 和3D X-ray(CT)

    2 檢測對象：

        - 電子元器件

        - PCBA焊點

    3 檢測案例：

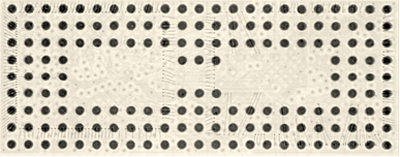

                                       2D X-Ray檢查圖片

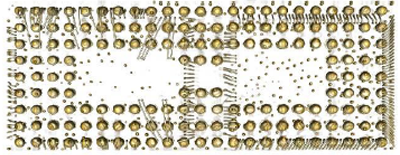

                                       3D X-Ray檢查圖片

4 主要服務應用項目：

 （1） 批質量一致性檢驗

    （2） 關鍵過程（工藝）監控

    （3） 交貨檢驗或到貨檢驗抽樣

    （4） 超期復驗抽樣

    （5） 延伸至日常檢查或應用檢驗中

    （6） 真?zhèn)?、翻新產品評估

    （7） 融入器件可靠性篩選、鑒定評價方法中

    （8） 質量分析、比對

    （9） 用于控制與產品設計、結構、裝配等工藝相關的失效模式

    （10）用于電子元器件生產工藝，特別是關鍵工藝的質量監控及半成品的質量分析與控制
